丈人家中的液晶電視是 TECO TL50U1TRE 2017年製造的智慧聯網電視，每天使用的時數估計有 8 個小時，上週無預警的出現有聲無影的狀況，先搬了一台庫存舊液晶電視代替。
以前的映像管老電視都可以用很久，尤其是日本原裝的電視機壽命都很長，用個 20 年都不太會壞。但是科技日新月異，螢幕的解析度要求越來越高，老映像管電視也不得不退休。
而現在的 LED 背光液晶電視在設計時，都已設定好使用壽命，差不多過了保固期後，就會有零件出問題而無法使用，屆時送原廠維修的報價通常都很高，一般消費者聽到高額維修費用，大部分都會改買新的液晶電視替換。
液晶電視如果不是雷擊損壞，實際上最會出問題的大概都是內部電源板或背光板不亮，這跟這幾年來的 LED 照明燈具損壞的狀況差不多。 LED 的發光晶粒雖然使用壽命長，但是供應電源的電源板就不一定了。而電子零件最大的損壞原因，大部分跟散熱相關。只要連續使用過久，發光燈條散熱不及，電源板上的電力轉換控制晶片也會過熱，導致無法正常工作。
因為這台電視是有聲無影，所以我猜測只要換過電源版或背光源燈條，就能在台幣一千元的範圍內修復。
首先我將電視螢幕面朝下，放置在工作檯上，拆卸腳架，及所有背蓋固定大小螺絲，總共大概有三十幾顆。直接將一體成型的塑膠背蓋往上提取拆卸。下圖中電視背板上面大大小小的電路板，我有標上名稱。重點是中央的電源板及其左上角的點燈用插座。
我開啟電視電源，並用三用電錶量測點燈電壓（供應背光源 LED
燈條的電壓），一開始量到的電壓大概有32伏特，然後我發現背光源好像有亮（透過螺絲孔洞觀察），但是會閃動。此時翻開正面看，真的有畫面，我以為拆拆裝裝後，電視又恢復了，所以就馬上組裝回去。等搬回客廳測試時，又完全沒有畫面。一樣是有聲無影。
剛剛不是說我有發現背光源有閃動，但是會亮嗎？組裝完成後卻有聲無影，但實際上靠近螢幕觀察，拿燈光照射液晶面板，可以觀察到畫面確實有顯示，只是沒有背光源而已。
這張是視訊輸入輸出主板特寫：
因此我研判大概是背光源燈條本身或是控制背光源的電源板有問題。再次開啟電視背蓋，量測點燈電壓，電壓降到 30 伏特。
如果真的是電源板的背光源供應電路有問題，那麼更換電源板是最簡單的維修方式 ，所以我先上網買了一片同樣型號的二手正常電源板回來更換，不過很可惜狀況依然是有聲無影，而且背光源的點燈電壓升高為 48 伏特，應該是背光源完全斷路，點燈線路沒有任何負載導致）。
這張是原機上的電源板。
這是電源板的料件編號。
通常背光源的一個燈條的 LED 發光晶粒都是串連電路，只要有一顆燒斷了，便會導致串連電路中斷，整條燈條都不會亮。如果能夠找到是某一顆 LED 晶粒燒斷，只要更換這顆 LED晶粒，便可修復燈條。也有可能一個燈條的某一顆 LED 晶粒異常而短路，這樣該條燈條的點燈電壓會降低，如果電源板的供應電壓還是維持正常電壓，那這條燈條的其他顆晶粒會有過大的電壓降，容易加快晶粒的負荷，進而導致晶粒更快損壞。供電電路也可能啟動保護而無法正常工作。
這台電視有兩路點燈線路，每一路控制 3 個並聯燈條，一個燈條有 12 顆 LED 晶粒，而一顆 LED 的點亮電壓為 3 伏特，所以一根燈條的點燈電壓要有 36 伏特。我猜測燈條的工作電壓應該有一個範圍值，而不是固定 36 伏特。而且並聯的燈條在有任何一個燈條斷路或負載不正常的情況下，電源板可能會有自保措施，導致無法點亮所有燈條。
考量這台電視過去的使用時數很高，既然電源板不是問題點，那剩下的只有更換背光源燈條一途了。有一顆 LED 發光晶粒損壞，也代表其他顆壽期將盡，此時最好的作法就是全部燈條都換新，而不是只更換損壞的晶粒。全部燈條換新後，就像是 LED日光燈管換換新一樣，又有新的光源，可以再使用一段很長的時間了。
我又上網找了燈條及 LED 測試儀的銷售店家，買了整組燈條、LED 測試儀、一組磁性支架與燈條散熱雙面膠帶。
首先要知道如何開啟背光源燈箱。其實背光源燈箱的背面就是鎖付所有控制電路板的地方。為了將背光源燈箱與液晶面板框架分離，要先拆卸紅外線接收器、喇叭接線、喇叭支架、腳架固定支架。然後將面板框架四周圍與燈箱之間的鎖固螺絲拆卸（大概有二十幾顆），就是下圖中黑塑膠匡右邊的螺絲。注意中間還有塑膠卡扣與燈箱金屬卡榫卡住，要拆卸燈箱前，也要小心扳開塑膠卡扣（大概有十幾處），才能取出燈箱。警告：這裡有可能會有塑膠卡扣會斷裂。
黑色塑膠框上的螺絲拆卸完後，將固定面板驅動器的膠帶拆卸，把面板驅動器沿著排線輕輕彎折到外面，防止阻礙燈箱拆卸。必要時，可以使用膠帶將面板驅動器黏在桌面上。
將磁性支架平均吸附在燈箱背板平整處（6 ～ 8 處）。
接下來要有兩個人操作。一個人用一手將影像面板控制器左右的支架往上提，另一手要確認提手處這一側的塑膠卡扣分離，然後往兩側展開，逐個卡扣一一分離，之後影像面板控制器端可以提得更高。找另一個人將燈箱兩側輕微傾斜狀態握住上抬，然後自己再將上側的塑膠卡扣分離。最後燈箱會連著柔光板一起抬高取出，然後就可以將燈箱翻轉，以磁性支架支撐在另一個平面，以便進行後續的燈條更換作業。
拆卸出來的燈箱第一層是白色柔光板，大約有 2 mm 厚，柔光板有幾處缺口與燈箱金屬匡架鑲合，並有幾處雙面膠黏合，要使用撬棒或刀片分離黏合處。柔光板的功能是接收稀疏、但是高亮度的 LED 晶粒發出的光，將 LED 光源均勻發散，並投射到液晶面板上，亮白光源在經過面板驅動器控制的三原色液晶遮罩的過濾後，便可呈現真實色彩投射到人的眼睛。柔光板取下後，要蓋回液晶面板背面。
下面是整個燈箱站在磁性支架上，可以看到燈箱總共有 6 ╳ 12 顆 LED 發光晶粒。晶粒的週邊有覆蓋一層白色反光片。
反光片有用雙面膠帶黏在燈箱金屬板上，也有用六顆塑膠頂針固定住，目的是要將柔光板支撐壓在液晶面板背面。這六顆塑膠頂針要由燈箱背面（被黑色絕緣膠片貼住）拆卸。
反光片被雙面膠黏貼處，可以用熱風槍吹熱（低溫），拆卸反光片時，比較不會出現嚴重的皺摺。
反光片拆卸後，便可將燈條的供電接頭拆卸。然後使用 LED 燈條測試儀供電給燈條，檢視是哪幾條燈條，或那機顆 LED 燈不亮，需要更換。
這邊看到的測試數據是 30.7 伏特，實際上 12 顆 LED 燈中，有一顆不亮（呈現短路狀態），所以點亮這排燈條的電壓只需要 30.7 伏特，而不是 33 伏特。
LED 燈條測試儀的工作原理是一開始供應給正負探棒 300 伏特的電壓，當探棒有壓接在燈條正確的測試點上時，測試儀會快速動態的調降供應的電壓，調降電壓的過程持續監測供應電流，待供應電流穩定在一個最大值時， 這時候的電壓便會穩定在一個數值，並顯示在測試儀上。這時候 LED 燈條發光的亮度也最大。如果所有燈都會亮，那就代表燈條正常。但是有亮並不代表燈條堪用，因為 LED 晶粒長時間使用後會衰退，亮度會降低。當你更換成全新的燈條，再測試一次亮度，就能明顯看出舊燈條衰退的程度了。
如果要使用 LED 燈條測試儀測試單一顆 LED 晶粒，可以將正負級探棒相接三秒，測試儀便會由 300 伏特的最大供應電壓切換為 19 伏特的最大供應電壓，萬一反接待測 LED 晶粒時，比較不容易燒壞好的晶粒。基本上還是建議不要反接 LED 晶粒，以避免燒壞被測 LED 燈條/晶粒。

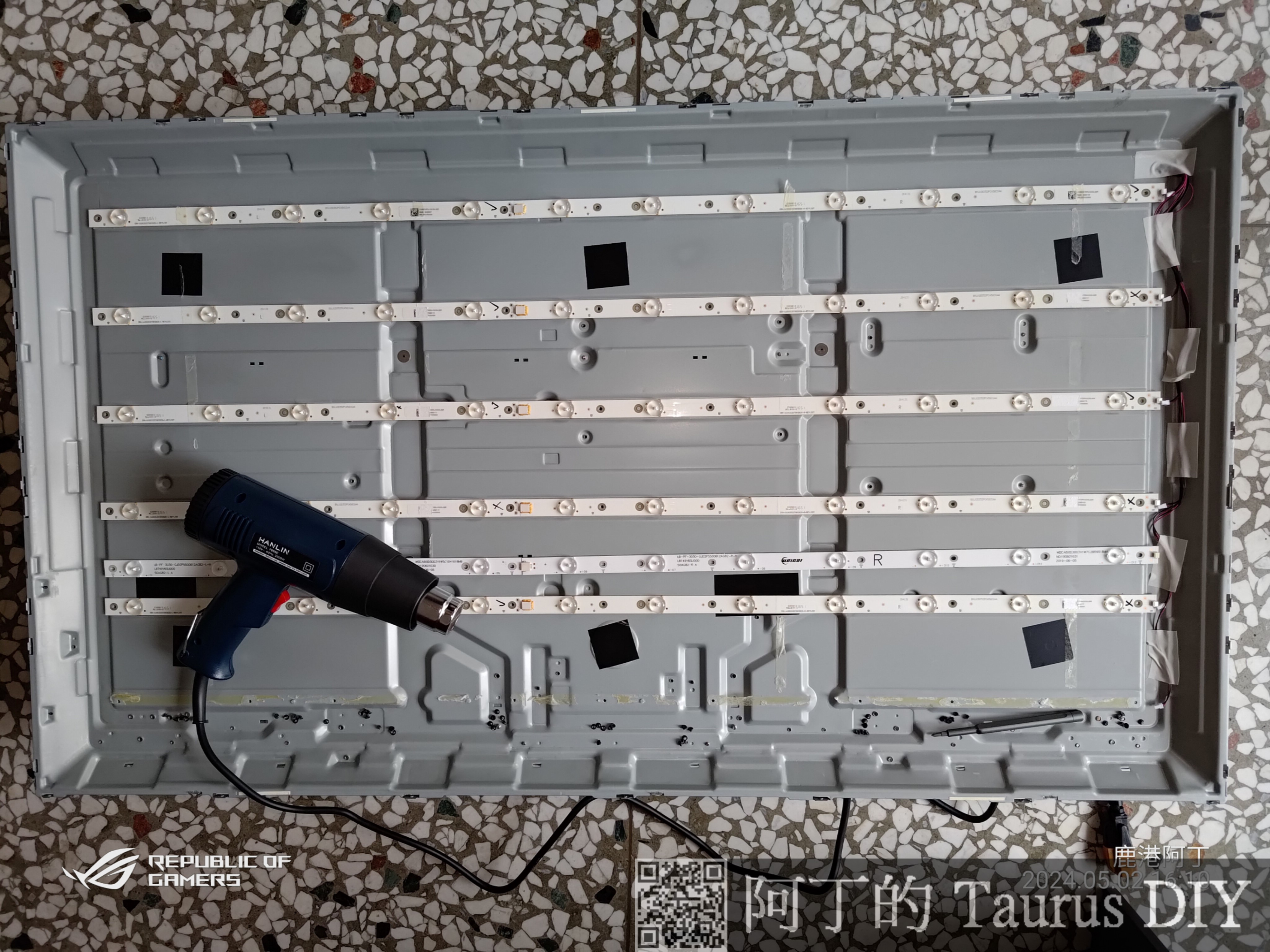

接下來要使用小螺絲起子拆卸固定燈條的固定螺絲，並用熱風槍加熱燈條，方便撬開燈條背面的雙面膠。
大螢幕的一個燈條很長，常常都是兩段燈條組合在一起的，這樣才能方便製造與運送，提高燈條良率，避免燈條損壞。
舊燈條拆卸後，背膠也一併清除，新的燈條安裝時，可以使用幫助散熱的雙面膠帶黏貼。
全部燈條換新後的模樣。
再次使用 LED 燈條測試儀，看看所有新的燈條能否正常點亮，還有點亮的電壓大概在 33 伏特左右。
然後便可將供電插頭接回燈條。新的燈條有設計單一 LED 晶粒的測試點亮點，就是下圖中，每個 LED 晶粒的左右都各有一個 + - 號的檢測點，比較容易判斷單一晶粒的良莠。
確認所有燈條都能正常點亮後，插上供電插頭，再將反光片貼回燈箱，並將六顆塑膠頂針裝回原位。然後再將燈箱倒置蓋回桌上的液晶面板框架。這時候最好也有兩個人操作，一個人雙手抓住整個燈箱兩個短邊，另一個人對正燈箱與面板框架，注意導引燈箱插入框架正確卡上塑膠卡榫，避免壓壞框架。同樣也是先由一個長邊裝入，卡上所有卡榫，在逐一將短邊的卡榫一一扣上，最後是扣上面板驅動器這一側的框架卡榫。然後便可將所有四周鎖固液晶面板框架的螺絲鎖到燈箱上。
網友可以注意到，我從頭到尾都沒有拆卸液晶面板，只是讓液晶面板跟塑膠框架靜靜的躺在工作檯上，因為我只有要更換燈箱內的燈條，避免不小心將液晶面板碰撞而破裂。
接下來我開機測試點燈電壓，由無法點亮的 48 伏特降到 37 伏特，而且面板有確實點亮（三用電錶上方的小孔透出白光）。

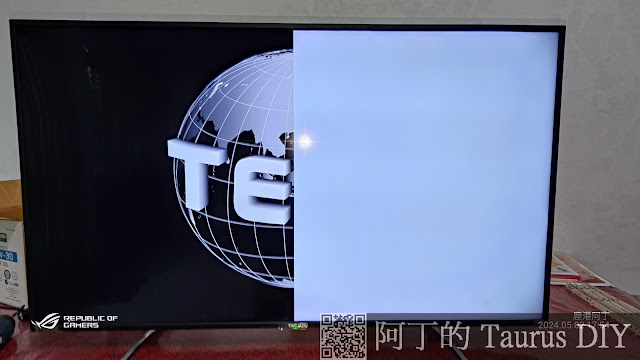

看到燈箱內有點亮了，我很高興的將整台電視恢復組裝，結果打開電源測試，畫面是：
出現了左右黑白屏，心裡涼了一半。我只好再次拆卸背蓋檢查，這才發現，原來是右邊的面板驅動器的排線沒有接上，造成面板驅動器沒有任何輸入，所以三原色的遮罩全開，只能透出白光。趕緊將線接上，然後插電開機，翻開面板先確認面板有正常開機畫面，然後才斷電，恢復組裝。
終於，第一次的 DIY 更換液晶電視燈條的工作順利完成了。
以上我把我知道的都說明了。這裡的重點是，如果能確認液晶電視是有聲無影的狀況，那通常都能以更換電源板或換新 LED 燈條來修復的。如果是完全沒反應，那就嘗試更換電源板來處理。其他的狀況就複雜很多，不一定能 DIY 處理，建議還是給在地的電器行師傅評估與整修。
如果網友想要 DIY 自己修理，要先有心裡準備，萬一失敗，可能要換購一台新的電視。
阿丁 https://taurus-diy.blogspot.tw
